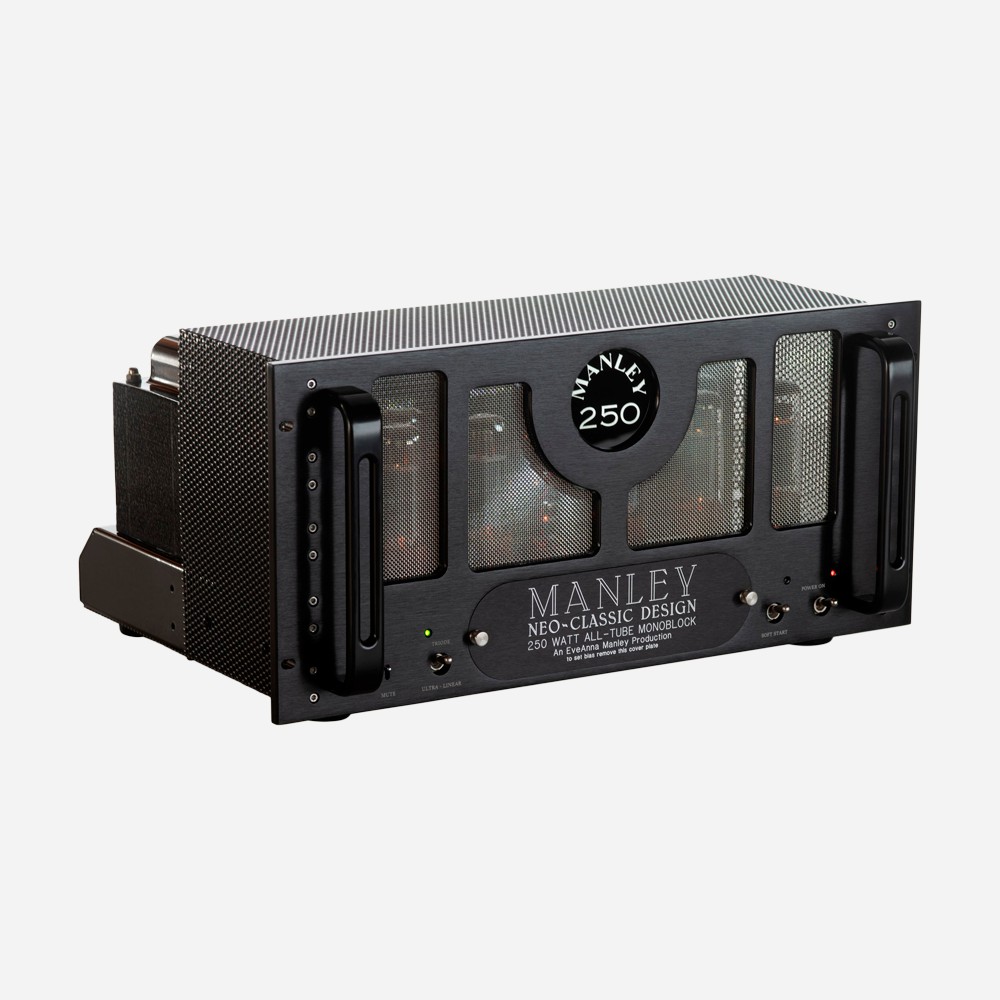

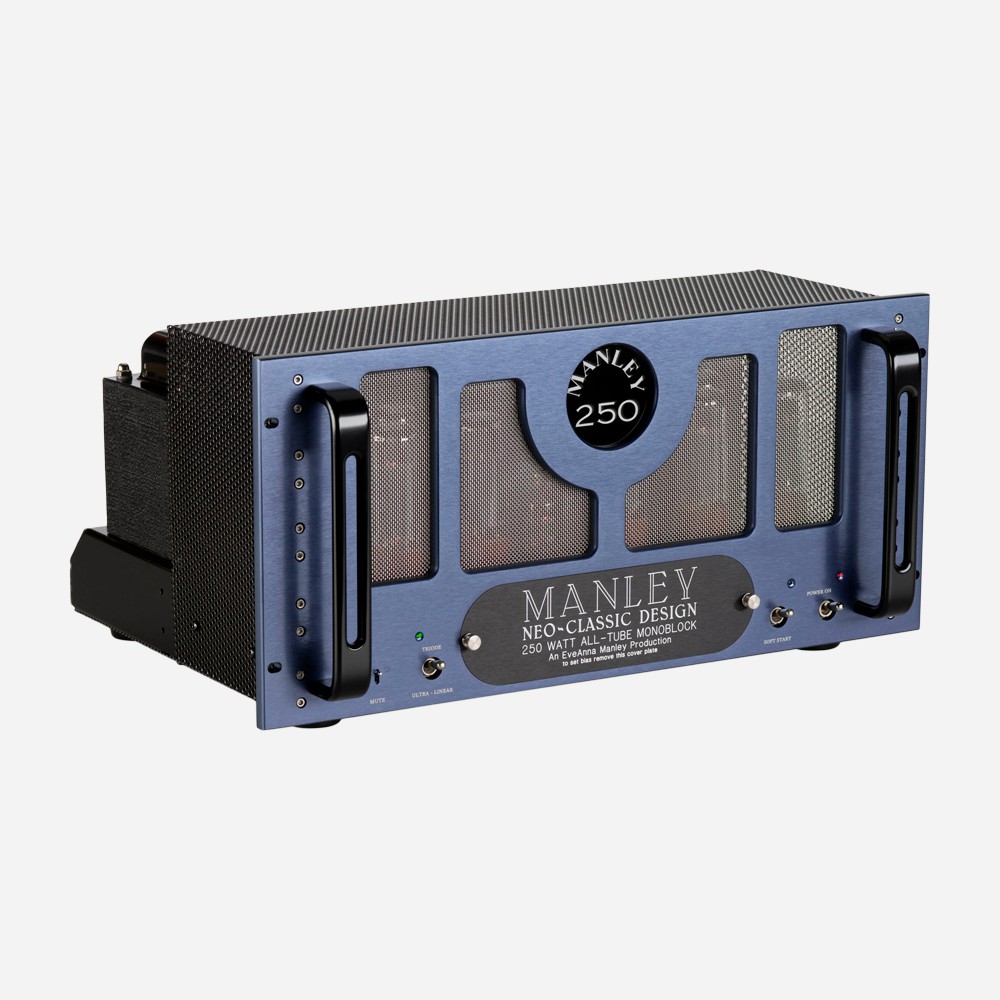

Manley NEO-CLASSIC 250

Усилитель мощности Manley NEO-CLASSIC 250

Моноблоки Manley 250 и 500 Вт на данный момент являются в компании самыми мощными производственными моделями, работающими по схеме push-pull. Любые мощные усилители требуют значительно более высокого уровня мастерства и серьезного опыта для воплощения схемы в реальность, поэтому Neo-Classic 250, обладающий огромными возможностями, имеет свои собственные конструктивные особенности, которые опираются на усовершенственную элементную базу и оригинальные схематические решения, полученные за долгие годы разработок. Надежность, на которую вы можете положиться, в сочетании с музыкальной точностью и эмоциональным посылом - вот что обещают и четко обеспечивают эти усилители. Возможность переключения режимов работы выходного каскада позволяет слушателю выбирать между соблазнительными качествами триода и более мощной ультралинейной конфигурацией, чтобы соединять достоинства и нивелировать недостатки своей системы.

Начиная с 1998 года команда R&D (исследования и разработки) известного отдела Manley magnetics полностью модернизировала все выходные трансформаторы с целью вернуть сочный и богатый среднечастотный диапазон своих винтажных моделей. В 2013 году снова изменились параметры трансформаторов для работы выходного каскада в ультралинейном режиме. Данный метод в последние дни эпохи безраздельного господства электронных ламп превратился почти в универсальный, представляя собой великолепно звучащий баланс между детальностью триода и мощью пентода, позволяя добиться более глубокого нижнего регистра при высокой мощности с меньшими искажениями. Часы прослушиваний, измерений и точной настройки в результате принесли свои плоды и потрясающий результат.

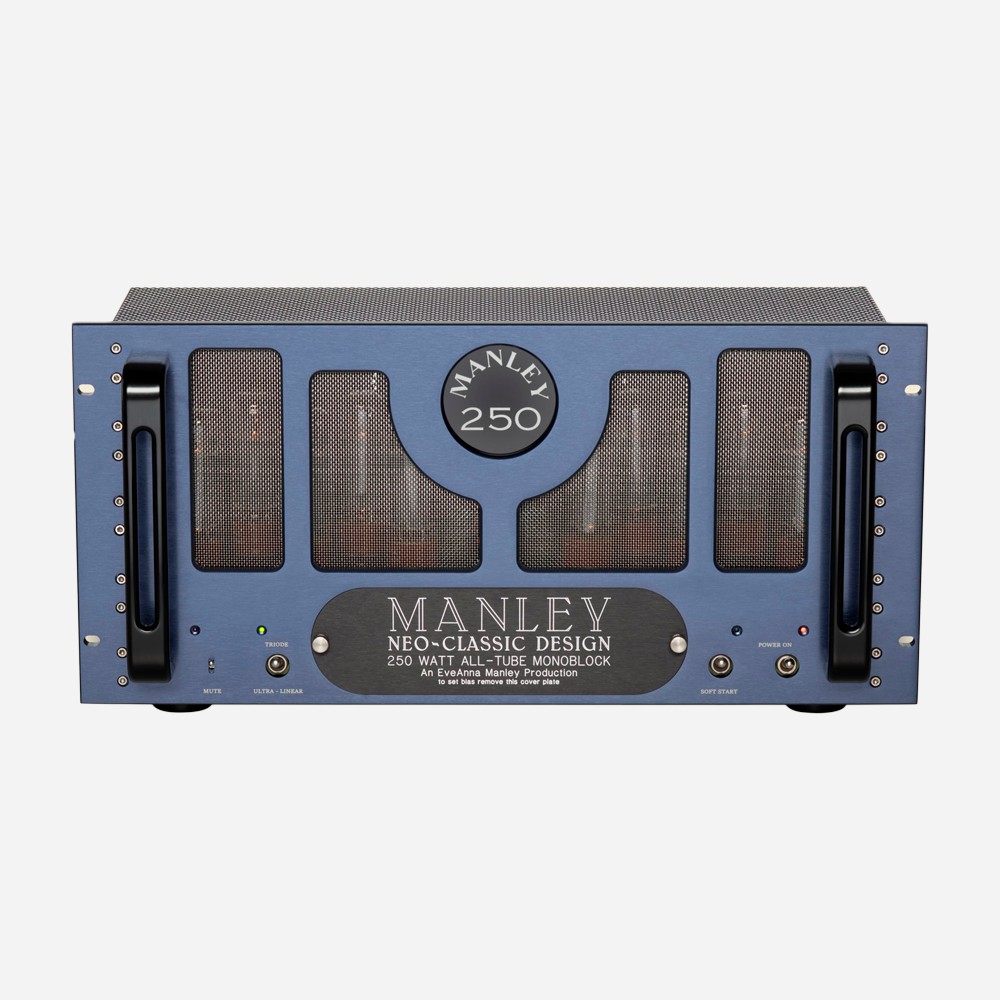

Огромные мощные конденсаторы обеспечивают усилитель энергией на самых динамичных музыкальных фрагментах, позволяя получить плотный и упругий бас, мощную энергетику и прочувствовать все эмоции исполнителей, которые часто превосходят аналогичные показатели конкурирующих транзисторных усилителей. Выходные лампы работают при повышенном анодном напряжении и относительно низком токе покоя, что теоретически повышает рабочий ресурс ламп. Для получения оптимальных характеристик в каждом усилителе лампы подбираются индивидуально (с помощью специального компьютера), при этом каждая выходная лампа имеет свою собственную регулировку смещения. Контрольные гнезда и подстроечные резисторы смещения удобно расположены за овальной вставкой на передней панели моноблоков (для регулировки понадобятся тонкая отвёртка и простой мультиметр).

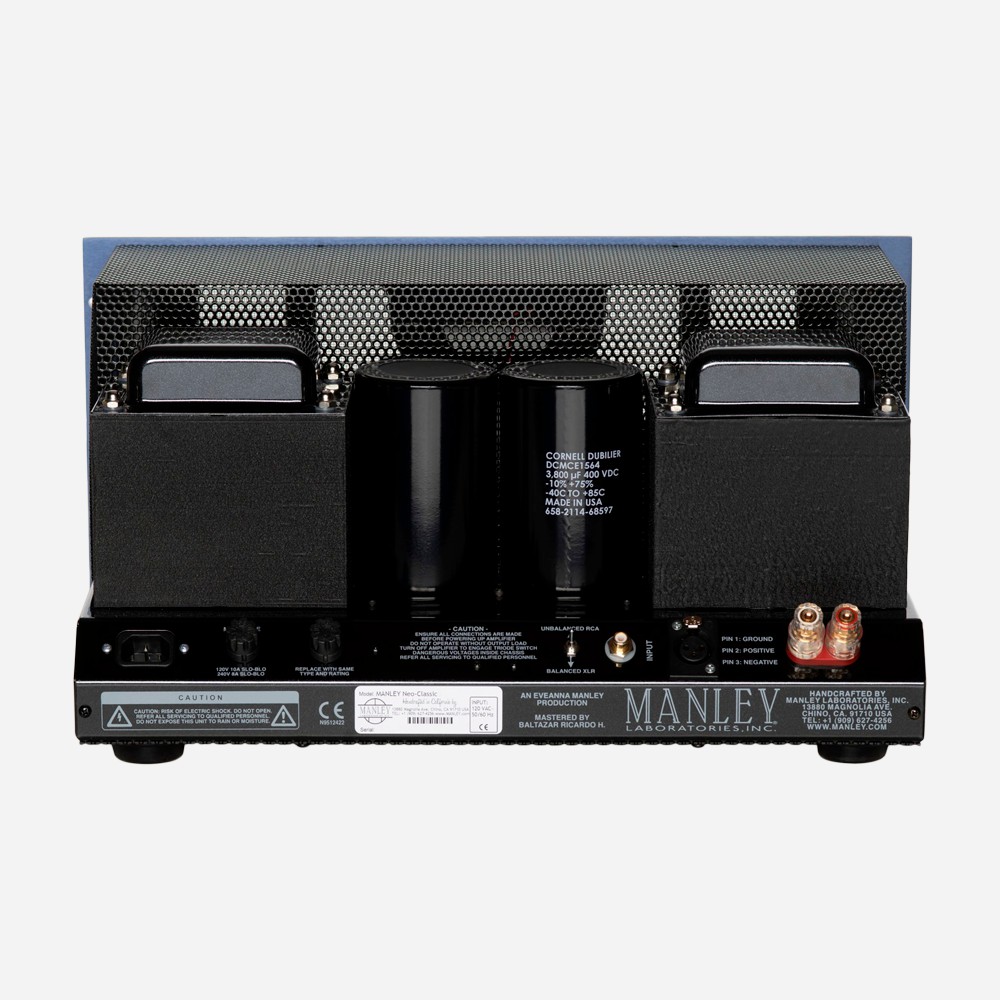

Во избежание сильной потери мощности при первом включении «холодного» усилителя, компания разработала режим «Soft-Start» (плавное включение нагрузки), который функционирует, как и дежурный режим «Ever-Warm», позволяющий усилителям быть всегда прогретыми для комфортного прослушивания. В этом режиме каждый моноблок потребляет всего 30 Вт энергии. Мигающий зеленый светодиод напоминает пользователю, что усилитель находится в режиме прогрева, при котором накалы ламп постоянно запитаны, а на аноды подается половина номинального напряжения питания. При этом моноблоки способны воспроизводить входной сигнал, но качество звучания будет посредственным. Пользователь может использовать переключатель MUTE — тумблер отключения звука удобно расположен на передней панели, а скошенная задняя часть корпуса облегчает подключение межблочных кабелей, акустических кабелей и кабеля питания IEC.

Однажды рецензент одного журнала написал о Manley 250 следующее: «В триодном режиме пара Manley создает удивительно трехмерное звуковое пространство, одновременно и убедительное, и завораживающее. При переключении в пентодный режим у Manley хватает мускулов, чтобы буквально переместить симфонический оркестр прямо в вашу гостиную». «Когда я слушал тот же самый материал через ламповые усилители в триодном режиме, я плакал. Да, слезы бежали по моим щекам, пока я вскакивал на ноги, размахивая руками, испытывая буквально физическую нагрузку от насыщенной эмоциями музыки. Эмоции — этот самый важный компонент, лежащий в ее основе. Manley пропускают через себя эту эмоциональную информацию, а другие (транзисторные усилители) с этим, увы, не справляются».

Подробнее

Тип

усилитель мощности, полностью ламповая моноблочная конструкция

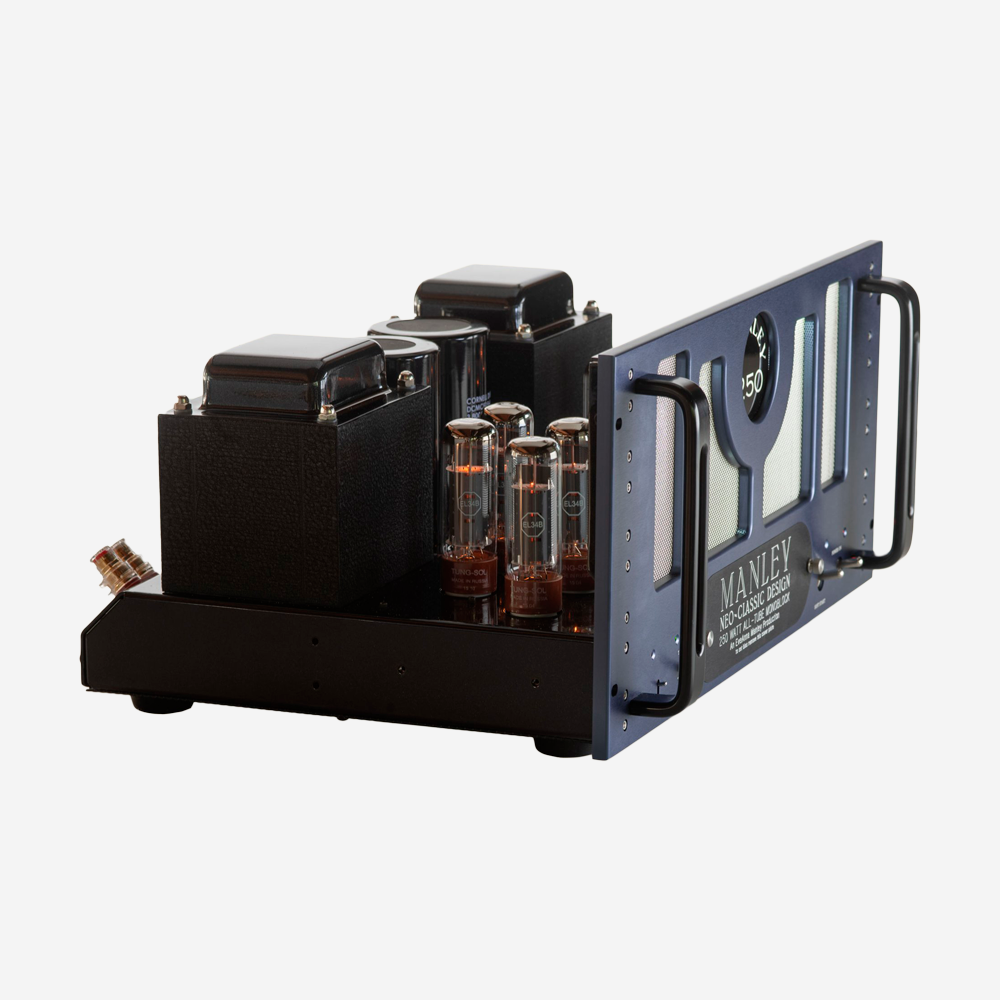

Лампы выходного каскада

10хEL34B

Драйверная часть

2х12BH7 EH

Входная лампа

1х12AT7

Балансные и несимметричные входы

RCA и XLR (переключаемые)

Переключатель MUTE

на передней панели

Переключение режимов работы выходного каскада Triode/Tetrode

на передней панели

Режим включения SOFT-START (плавное включение нагрузки)

минимизирует пусковой ток, подавая на усилитель половину номинального напряжения питания.

Режим EVER-WARM (постоянный прогрев)

 в режиме ожидания поддерживает прогрев ламп, подавая на усилитель половину номинального напряжения питания (30 Вт)

Прецизионный выходной трансформатор MANLEY

разработан и изготовлен в лаборатории Manley Labs

Контрольные гнезда и подстроечные резисторы смещения

скрыты под овальной крышкой передней панели (для регулировки понадобятся тонкая отвёртка и простой мультиметр).

Ток покоя выходных ламп

27,5 мА

Большие фильтрующие/накопительные конденсаторы емкость

3800 мкФ x 2

Скошенная задняя часть корпуса

обеспечивает удобную коммутацию

Акустические терминалы WBT

стандарт CE, совместимые с европейскими моделями акустических систем

Входная чувствительность

1В для полной мощности

Входная чувствительность (RCA)

триод = 1,637 В, тетрод = 1,837 В

Входная чувствительность (XLR)

триод = 3,2 В, тетрод = 3,6 В

Входная чувствительность триода

174 мВ на 1 ватт (8 Ом)

Входная чувствительность тетрода

146 мВ на 1 ватт (8 Ом).

Коэффициент усиления Triode/Tetrode

30/ 32 дБ

Входное сопротивление RCA

116 кОм @ 1 КГц

Входное сопротивление XLR

270 кОм @ 1КГц; 20 кОм @ 20КГц; 38 кОм @ 20Гц

Фактическое выходное сопротивление Triode/Tetrode

0,538 /0,465 Ом

Рекомендуемая нагрузка

5 Ом

Коэффициент демпфирования режим Triode/Tetrode

14.8/17,2

Установите смещение на

275 мВ постоянного тока, замеры нужно проводить между каждой контрольной точкой и землей

Отношение сигнал/шум 1 Вт на 8 Ом:

-80 дБ; -90 дБ A-взвешенный

Динамический диапазон

93 дБ

Частотный диапазон

10 Гц - 30 кГц

Выходная мощность

250 Вт (ультралинейный режим) при 5 Ом, 125 Вт (триодный режим) при 5 Ом; 1,5% КНИ

Потребляемая мощность

30 Вт — в дежурном режиме «EVER-WARM», 815 Вт — максимум.

Рабочее напряжение сети

устройство рассчитано на напряжение сети страны назначения — 100 В, 120 В или 220-240 В переменного тока (может быть изменено при переподключении силового трансформатора и замены предохранителя).

Сетевой предохранитель 220-240 В

керамический тип MDA 8 ампер SLO-BLO медленный (с задержкой)

Предохранитель B+

керамический тип MDA 1 1/2A SLO-BLO медленный (с задержкой)

Подсветка логотипа

0,3 А лампа подсветки "Fuse-Lamp" 1/4" X 1 1/4"

Серийные номера, следующие за N250188

светодиодная подсветка

Шнур питания

съемный стандарта IEC (вилка соответствует стране назначения)

Размеры (ШхГхВ)

482 x 330 x 230 мм

Вес брутто

33кг/каждый

Вес устройства

30,8кг/моноблок
