NAD M23

Стереоусилитель M23

Чистая сила

В M23 используются усилительные модули класса D Eigentakt™, произведенные NAD по лицензии датской компании Purifi Audio. Инвариантная к нагрузке конструкция Purifi обеспечивает широкую, плоскую частотную характеристику даже при сложной нагрузке на акустические системы. Шумы, гармонические искажения и искажения IM практически неизмеримы на всех частотах и выходных уровнях. Еще одно преимущество конструкции Eigentakt™ - чрезвычайно низкий выходной импеданс и соответственно высокий коэффициент демпфирования, обеспечивающий надежный контроль над выходом громкоговорителя. NAD сочетает конструкцию Eigentakt™ с нашим собственным сложным импульсным блоком питания, который может обеспечить дополнительный запас тока, когда это необходимо. Удивительно мощный и прозрачный, M23 может выдавать 2x260 Вт пиковой мощности на 8 Ом и 2x520 Вт на 4 Ом.

Бескомпромиссная производительность

Идеальный усилитель достигнет исчезающе низких искажений, сверхвысокого коэффициента демпфирования, а также каменной стабильности при любой громкости акустической системы. Существует множество усилителей, которые хорошо работают в одной или двух из этих областей, но не справляются с другими. Благодаря высокоэффективной конструкции Eigentakt™ от Purifi и проверенным импульсным блокам питания NAD, M23 превосходит все три области - без лишнего веса и стоимости старомодных линейных блоков питания и выходных каскадов класса AB, используемых в традиционных усилителях. Eigentakt™ значительно превосходит предыдущие реализации класса-D, обеспечивая прозрачное, детальное звучание с обширным саундстейджингом и голографическим изображением на всех уровнях прослушивания и с любыми типами программного материала - даже во время сложных музыкальных пассажей.

Гибкость и мощность

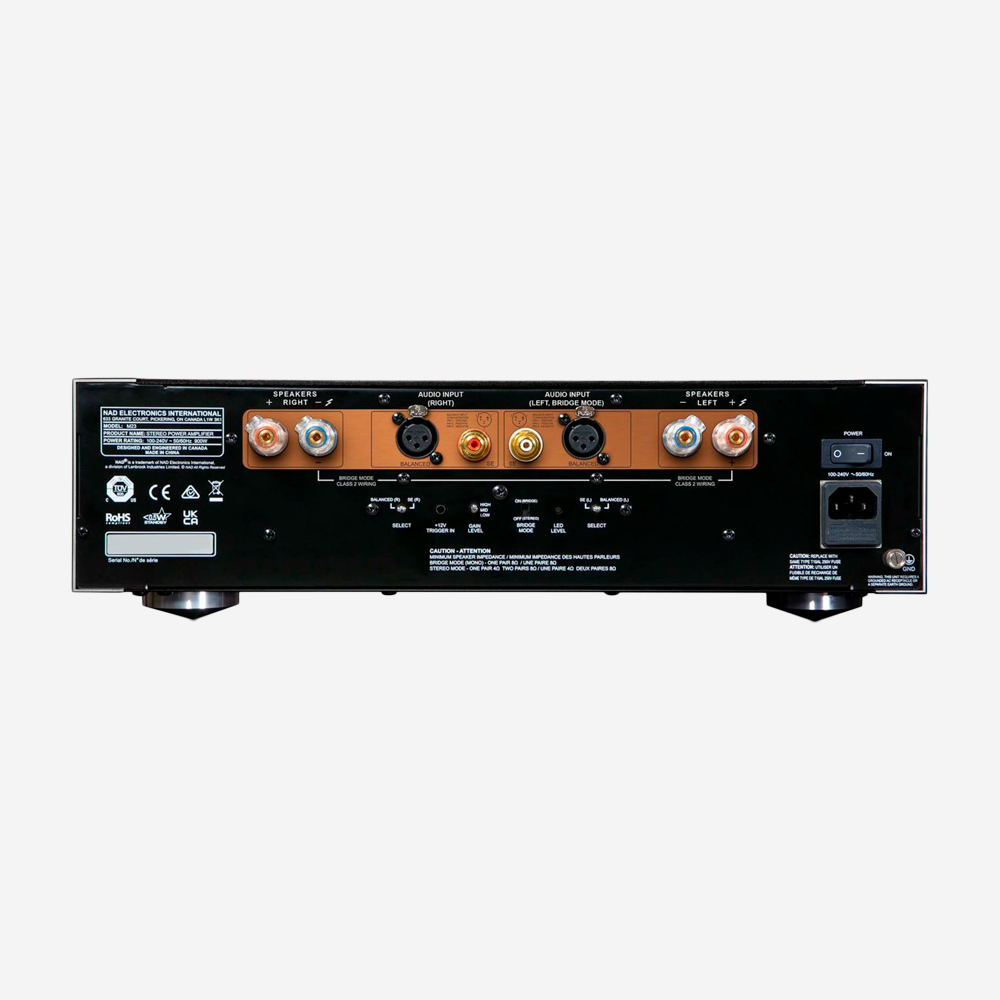

Оснащенный односторонним RCA и балансным XLR входами с автоматической настройкой, трехпозиционным переключателем усиления и 12-вольтовым триггерным входом, гибридно-цифровой стереоусилитель мощности NAD Masters M23 может быть легко интегрирован в высокопроизводительную раздельную систему. Два усилителя M23, работающие в мостовом режиме, могут быть объединены в пару, каждый из которых выдает 700 Вт непрерывной мощности на нагрузку 8 Ом. Усилитель M23 также может работать в паре с отмеченным наградами потоковым усилителем NAD Masters M33 BluOS . Когда два усилителя Eigentakt™ работают в мостовом режиме, комбинация M33/M23 обеспечивает ошеломляюще мощную непрерывную мощность 700 Вт/сек.

Элегантность и практичность

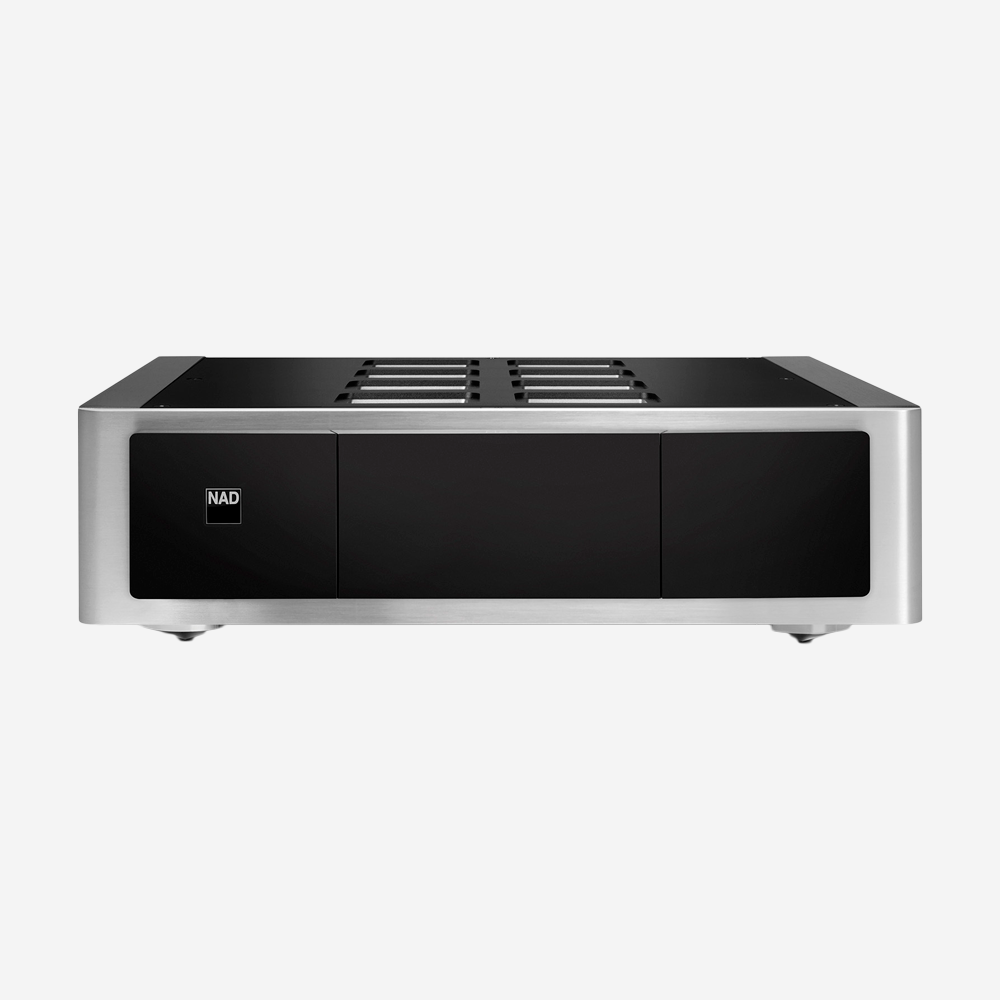

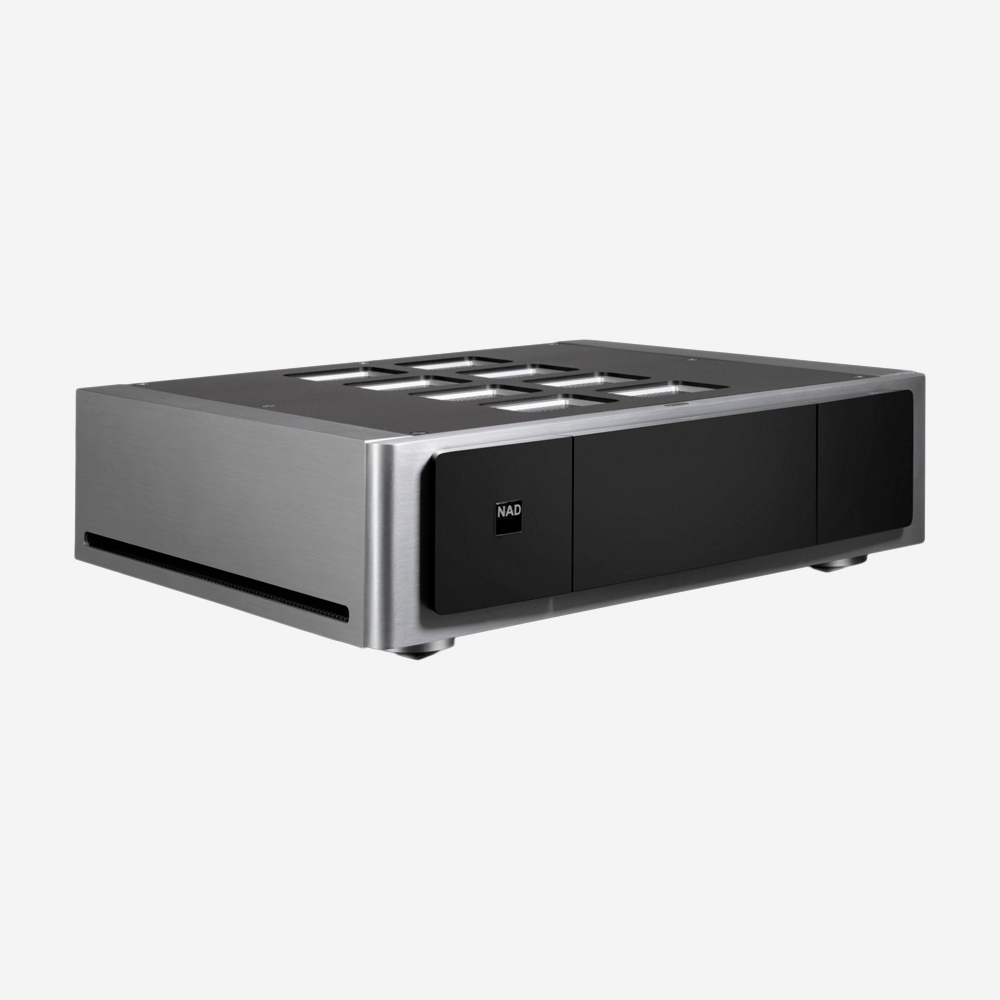

Гибридно-цифровой стереоусилитель мощности Masters M23 с элегантным корпусом из цельного сплава радует глаз не меньше, чем слух. M23 обладает тем же качеством конструкции, которым славится серия Masters компании NAD. Жесткие панели и магнитные изотопные ножки обеспечивают прочную основу для многослойных печатных плат и сложной внутренней конструкции M23. Поистине M23 представляет собой новую вершину в дизайне усилителей мощности.

Подробнее

Входной импеданс (R и C)

Односторонний: 56 кОм + 200 пФ
Балансный: 56 кОм +200 пФ

Частотная характеристика (1 Вт на 8 Ом)

±0,06 дБ (20-20 кГц)

Номинальная выходная мощность на 8 Ом и 4 Ом (режим стерео) 80 Вт (от 20 Гц до 20 кГц при номинальном THD, оба канала работают)

>200 Вт на 8 Ом, >380 Вт на 4 Ом

Номинальная выходная мощность на 8 Ом (мостовой режим, от 20 Гц до 20 кГц при номинальном значении THD, оба канала работают)

>700 Вт на 8 Ом

THD (20 Гц - 20 кГц)

<0.00069% (XLR), <0.0013% (RCA)

Соотношение сигнал-шум

>101,7 дБ (1 Вт на 8 Ом)
>127 дБ (200 Вт на 8 Ом)

Мощность зажима (Стерео режим, при 1 кГц 0,1 % THD)

>210 Вт (0,1 % ТГД 1 кГц 8 Ом)

Мощность зажима (режим моста, при 1 кГц 0,1% THD)

 > 770W

Динамическая мощность IHF (стерео режим, при 1 кГц)

8 Ом: 260 Вт
4 Ом: 520 Вт

Динамическая мощность IHF (мостовой режим, при 1 кГц)

1017W

Пиковый выходной ток

>25 A (за 1 ом, 1 мс)

Коэффициент демпфирования

>800 (см. 8 Ом, от 20 Гц до 6,5 кГц).

Частотная характеристика

±0,06 дБ (стерео), ±0,054 дБ (мостовой) 20 Гц -20 кГц -3 дБ при 60 кГц

Разделение каналов

Высокий коэффициент усиления RCA: >97 дБ, низкий коэффициент усиления XLR: >115 дБ (1 кГц)
Высокий коэффициент усиления RCA: >75 дБ, низкий коэффициент усиления XLR: >96 дБ (10 кГц)

Входная чувствительность в режиме стерео (для 200 Вт на 8 Ом)

Низкий коэффициент усиления: 4,5 В (низкий коэффициент усиления), 2,5 В (средний коэффициент усиления), 1,4 В (высокий коэффициент усиления)

Stereo Mode Gain

19 дБ (низкий), 23,9 дБ (средний), 29,2 (высокий)

Усиление режима моста

25,1 дБ (низкий), 30 дБ (средний), 35,2 (высокий)

Резервное питание

<0.5W

Валовые размеры (Ш x В x Г)

435 x 133 x 396 мм

Вес отгрузки

9,7 кг
