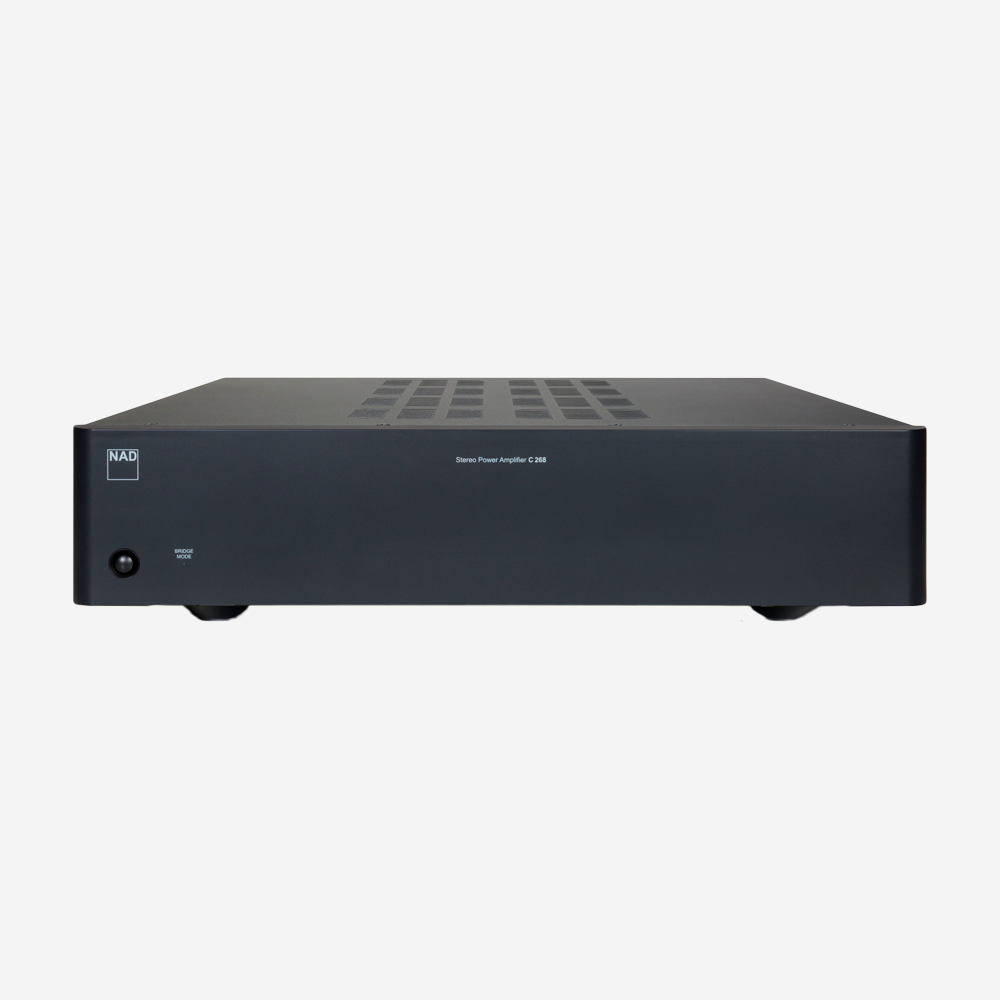

NAD C268

Стереоусилитель C 268

В конструкции предусмотрено заземление, которое значительно уменьшает уровень шума.

Блок питания способен непрерывно поддерживать мощность почти 200 Вт и мгновенно превышать 500 Вт, что обеспечивает кратковременные музыкальные переходные процессы.

Точный баланс каналов, надлежащие характеристики входного и выходного импеданса и схемы с низким уровнем шума объединены в одном стерео усилителе мощности.

Коэфф. нелинейных искажений (20 Гц – 20 кГц)

<0,003 % при вых. 2 В

Соотношение сигнал-помехи

>110 дБ (IHF; 20 Гц – 20 кГц, исх. 2 В выход)

Разделение каналов

>90 дБ (1 кГц)
>75 дБ (10 кГц)

Входное полное сопротивление: (R и C)

Односторонний: 33 кОм + 220 пФ
Баланс: 10 кОм +20 пФ

Макс. входной сигнал

>7,0 Всрк (эт. 0,1 % общ. нел. искаж.)

Полное сопротивление на выходе

440 Ом

Частотная характеристика

±0,1 дБ (20 Гц – 20 кГц)

Макс. вых. напряжение - нагрузка IHF

>7,0 В (исх. 0,1 % общ. нел. искаж.)

Непрерывная выходная мощность в 8 Ом и 4 Ом( режим стерео)

80 Вт (исх. 20 Гц-20 кГц при ном. общ. нел. искаж., на базе обоих каналов)

Непрерывная выходная мощность в 8 Ом (режим моста)

300 Вт (исх. 20 Гц – 20 кГц при общ. нел. искаж. 0,03%)

Коэфф. нелинейных искажений (20 Гц – 20 кГц)

<0,03 % (от 250 мВт до 80 Вт, 8 Ом и 4 Ом)

Соотношение сигнал-помехи

>98 дБ (A-взвеш., 500 мВ вход, исх. 1 Вт вых. в 8 Ом)

Мощность обр. (режим стерео, при 1 кГц, общ. нел. искаж. 0,1%)

>95 Вт

Мощность обр. (режим моста, при 1 кГц, общ. нел. искаж. 0,1%)

>315 Вт

Дин. мощность IHF (режим стерео, при 1 кГц, общ. нел. искаж. 1 %)

8 Ом: 120 Вт
4 Ом: 200 Вт
2 Ом: 250 Вт

Дин. мощность IHF (режим моста, при 1 кГц, общ. нел. искаж. 1 %)

8 Ом: 500 Вт
4 Ом: 560 Вт

Пиковый ток на выходе

>20 А (на 1 Ом, 1 мс)

Коэффициент глушения

>100 (исх. 8 Ом от 20 Гц – 20 кГц)

Частотная характеристика

±0,3 дБ (20 Гц – 20 кГц)

Разделение каналов

>80 дБ (1 кГц)
>70 дБ (10 кГц)

Чувствительность на входе (для 80 Вт в 8 Ом)

Режим фикс. усиления: 920 мВ

Усиление в режиме моста Линейный выход – сбалансированный и односторонний

Режим фикс. усиления: 25 дБ
Режим перем. усиления: 14,5 дБ – 34,5 дБ

Чувствительность в режиме моста Линейный выход – сбалансированный и односторонний

Режим фикс. усиления: 2,8 В для 300 Вт в 8 Ом
Режим перем. усиления на максимуме: 940 мВ для 300 Вт в 8 Ом

Усиление в режиме моста, C268 и C 368 (RHC выход предусилителя C 368 на линейный вход LHC C268)

Режим фикс. усиления: 43 дБ при макс. громкости C 368

Чувствительность в режиме моста (та же конфигурация, что и выше)

350 мВ для 300 Вт

Мощность в режиме ожидания

<0,5 Вт

Общие размеры (Ш x В x Д)

435 x 100 x 390 мм

Масса нетто

7,3 кг
