4309 спроектированы в штаб-квартире JBL в Нортридже, Калифорния. В их конструкции использован целый ряд инновационных решений. Рупор High Definition Imaging служит нагрузкой для драйвера 2410H-2. А низкочастотный динамик может похвастаться литой алюминиевой корзиной и диффузором из натуральной целлюлозы.
К инновациям, безусловно, можно отнести и уникальную кольцевую диафрагму из полиэстера. Аналогичную той, что применяется во флагманском излучателе D2. Её ключевые преимущества – малая масса и высокая жёсткость за счёт V-образного профиля.

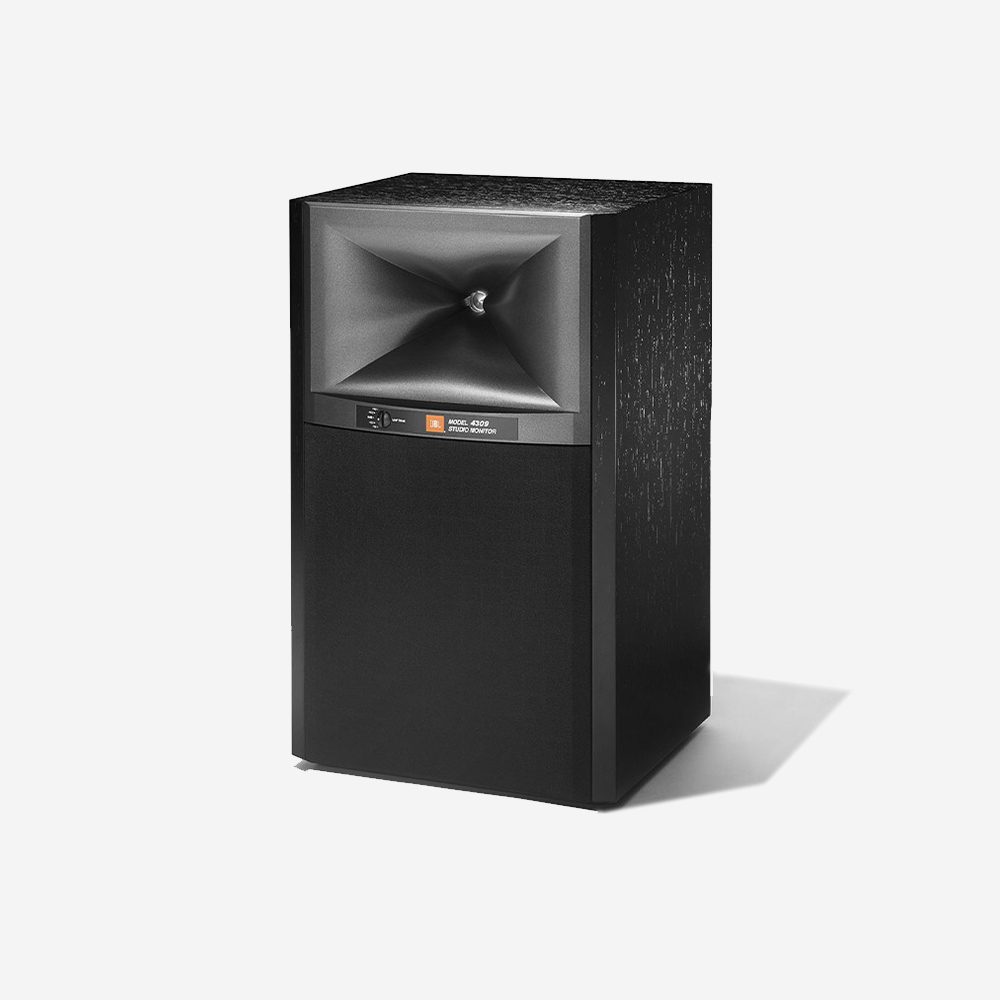

На передней панели 4309 расположен переменный потенциометр тонкой настройки отдачи ВЧ, регулируемой в зависимости от акустических особенностей помещения прослушивания.
Для басовика предусмотрена длинноходная звуковая катушка и симметричная магнитная система. А целлюлозный диффузор сочетает в себе лёгкость и жёсткость, обеспечивая поршнеобразный характер движения и низкий уровень искажений.

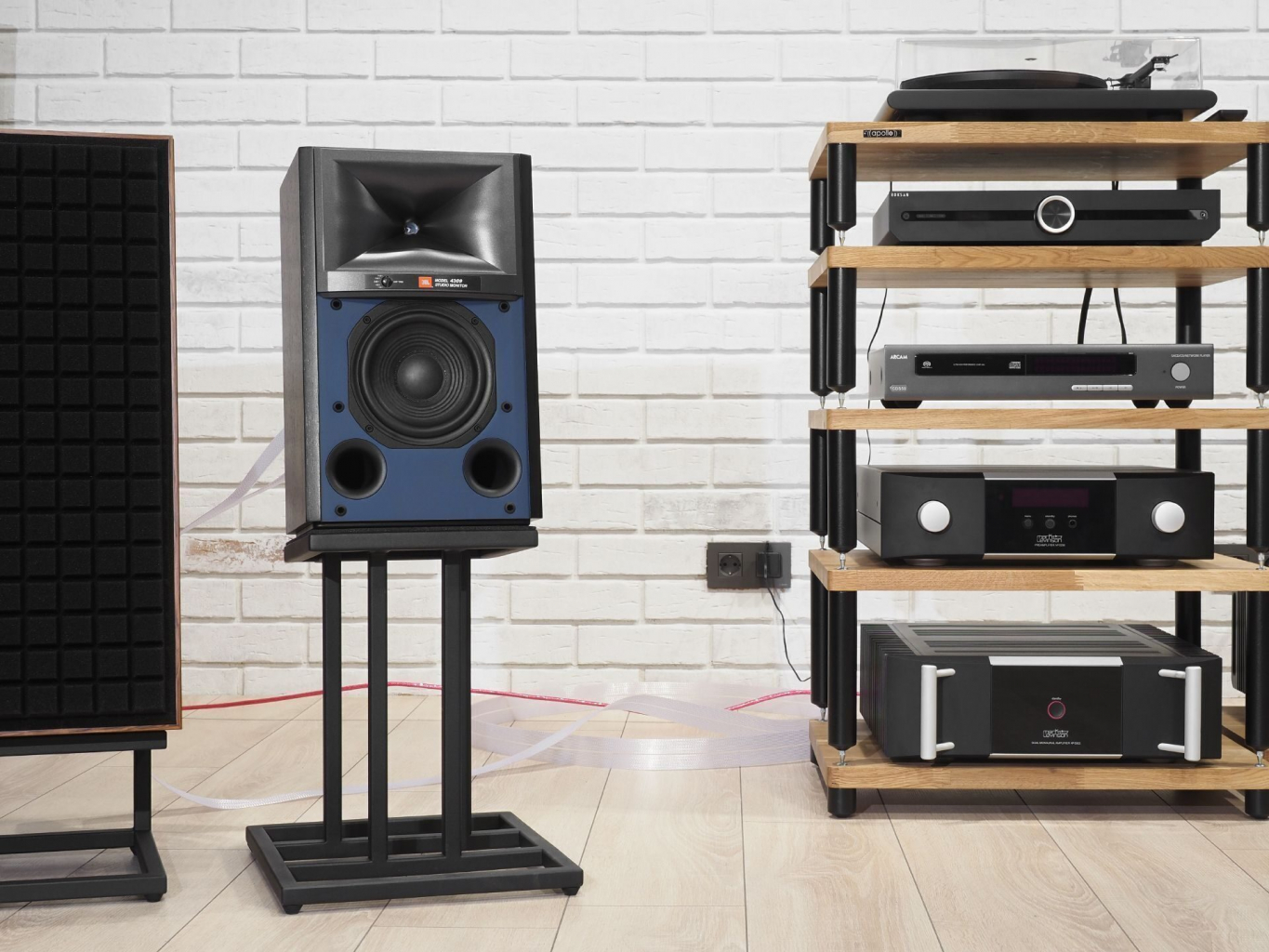

Корпус собран из листов MDF толщиной 18 мм. Передняя панель оснащена сдвоенным портом фазоинвертора, на который нагружен низкочастотный динамик.
Внешняя отделка – фирменная синяя фронтальная панель и натуральный ореховый или чёрный шпон корпуса. В комплекте идут тканевые защитные сетки. При подключении усилителя предусмотрена возможность использования схем bi-wiring / bi-amping.
Номинальное сопротивление колонок – 4 Ом, чувствительность – 87 дБ. Частота раздела полос – 1600 Гц. Это достаточно низкое значение, оно косвенно свидетельствует о широкой диаграмме направленности: для диапазона от 2 до 17 кГц сектор в 100° по горизонтали и 80° по вертикали.
Полочная акустическая система
Фазоинвертор

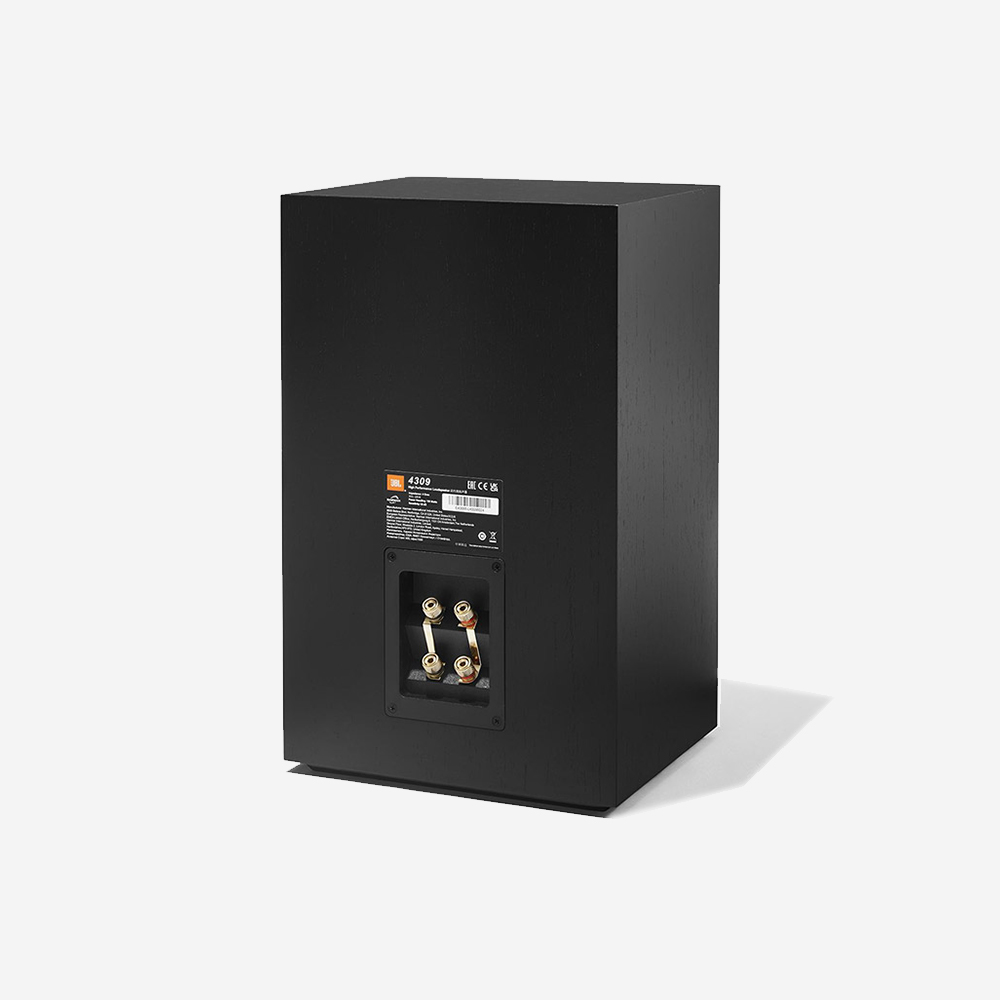

Акустические клеммы Винтовые Клеммы Bi-amping/bi-wiring Да
150
42 Гц – 30 кГц
1.6 кГц
87
1 х 25 мм компрессионный драйвер с диафрагмой Teonex, нагруженный на рупор улучшенной геометрии HDI™ (2410H-2)
1 x 165-мм с диафрагмой из чистой целлюлозы Pure Pulp
2
260х228х420
11
